ボイラーのバーナーの常時チェック形燃焼安全装置

問１７　ボイラーのバーナーの常時チェック形燃焼安全装置に関する次の文中の空欄　Ａ　～　Ｃ　に当てはまる語句として、適切なものの組合せは（１）～（５）のうちどれか。

　常時チェック形燃焼安全装置に組み合わされる紫外線火炎検出器には、火炎光を定期的に遮断するシャッターが内蔵されている。火炎光をこのシャッターで遮ったときに、火炎の検出信号が　Ａ　場合は紫外線火炎検出器は正常である。一方、火炎光を遮ったときに火炎の検出信号が　Ｂ　場合は　Ｃ　を検出できないので、そのときはボイラーのバーナーの燃焼を停止する。

正答（５）

【解説】

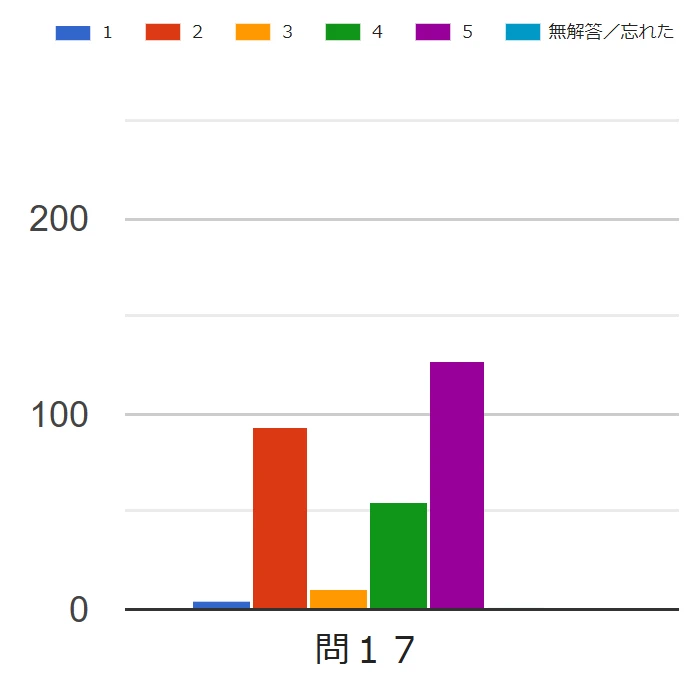

試験解答状況
図をクリックすると拡大します

本問のボイラーのバーナーの常時チェック形燃焼安全装置は、「機能安全活用実践マニュアル ボイラー編」（中央労働災害防止協会 2018 年３月）などにその例がある。

しかし、実際の機構について知らなくとも、試験会場で考えれば正答に達することができる。火炎のセンサーが正常であれば、シャッターで火炎を遮られれば火炎があるという信号は出力されない。もし、火炎があるという信号が出力されるのであれば、実際に火炎がなくなってもそのことを検知できないこととなろう。

従って、「常時チェック形燃焼安全装置に組み合わされる紫外線火炎検出器には、火炎光を定期的に遮断するシャッターが内蔵されている。火炎光をこのシャッターで遮ったときに、火炎の検出信号が出力されない場合は紫外線火炎検出器は正常である。一方、火炎光を遮ったときに火炎の検出信号が出力される場合は火炎無しを検出できないので、そのときはボイラーのバーナーの燃焼を停止する」となり、（５）が正答となる。

これは、実際のボイラーのバーナの自己診断機能に用いられており、中災防の「機能安全活用実践マニュアル ボイラー編」に次のように紹介されている。

【機能安全活用実践マニュアル ボイラー編】

火炎検出器の診断機能：

　　火炎検出器は構成例（１）では、24 時間に１回以上、バーナコントローラとのループで起動チェック（診断）されるが、構成例（２）では自己診断機能により火炎検出器が故障していないか、シャッターにより光感知部を２秒に１度、定期的に遮断し、火炎検出器自身が自己診断を実施する。故障を検知すると遮断弁が閉じられる。

※　中央労働災害防止協会「機能安全活用実践マニュアル ボイラー編」（2018 年３月）

本問で（２）を選んだ受験者は、安全装置の検出器は火炎があることを検出するものという思い込みから、「シャッターで遮る」を読み誤ったケアレスミスだろうか。近年の労働安全コンサルタント試験は、難易度が上がる傾向があり、点数が取りにくくなっている。ケアレスミスが合否を決するようなこともあり得るので、十分な注意が必要である。
