2023年度(令和05年度)	問１３	難易度	構造計算に関する問題は毎年出題されている。過去問にもほぼ同様な問題が出されている。
単純支持梁	問１３	２	構造計算に関する問題は毎年出題されている。過去問にもほぼ同様な問題が出されている。

※　難易度は本サイトが行ったアンケート結果の正答率に基づく。
５：50％未満　４：50％以上60％未満　３：60％以上70％未満　２：70％以上80％未満　１：80％以上

問１３　支点間に架け渡したあかまつの足場板を図１のような単純支持梁ばりに置き換えた計算モデルにおいて、支持スパン長 $ℓ [cm]$ の中央に $P = 980 N$ の集中荷重が作用するとしたとき、板の曲げ強度上許容されるℓの値であって、最大のものは（１）～（５）のうちどれか。

ただし、足場板については以下の条件とする。

①　断面形状・寸法は図２に示すとおりで、長さ方向に一様であるものとする。

②　足場板の許容曲げ応力を $1320 Ｎ / ㎝^{2}$ とする。

③　足場板の自重は無視することができ、足場板に作用する最大曲げモーメントＭ及び断面に生じる最大曲げ応力σは、それぞれ次式で表すことができるものとする。

$M = \frac{P ℓ}{4}$	$σ = \frac{6 M}{b h^{2}}$	$b : 板幅$
		$h : 板厚$

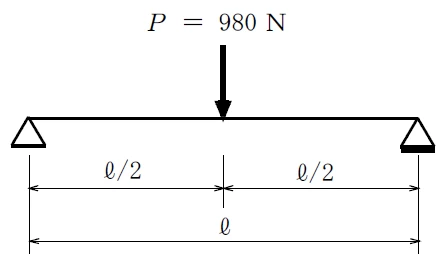

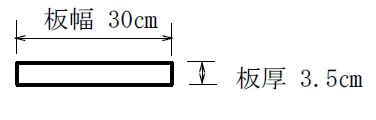

図１　足場板の計算モデル		図２　足場板の断面形状・寸法

（１）150cm

（２）200cm

（３）250cm

（４）300cm

（５）350cm

正答（４）

【解説】

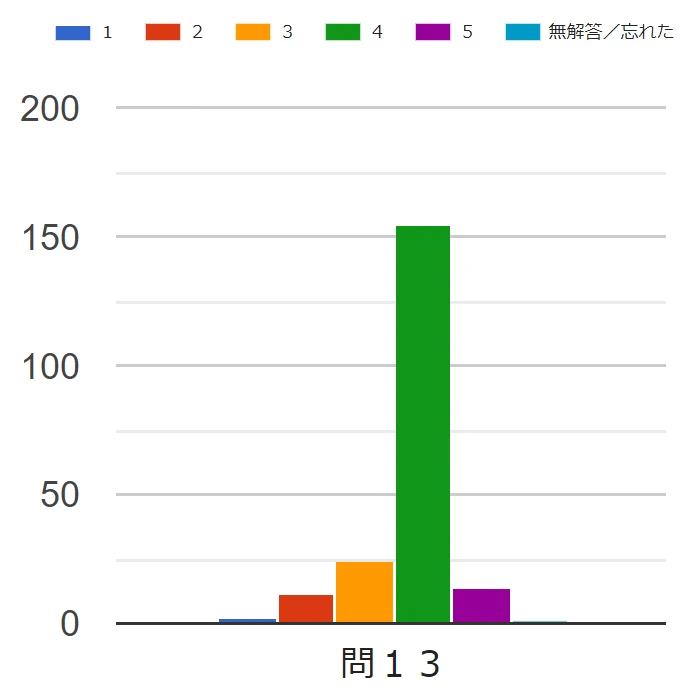

試験解答状況
図をクリックすると拡大します

本問は産業安全一般の2015年の問14と数字は異なっているにせよ全く同じ問題である。

また、過去問を知らなかったにせよ、公式も与えられているので単純な計算問題である。このような問題を間違えてはいけない。最大のℓは330cmとなるから、選択肢の中で許される最大のものは（４）となる。

本問は“たわみ”を問題としておらず、曲げ応力の最大値が許容応力よりも小さければよいとしている。従って曲げ応力の最大値を $σ_{max}$ とすると、

$σ_{max} = \frac{M}{Z}$

を満足するように ℓ を決めてやればよい。上式のMとZに問題で与えられた式を当てはめると、

$σ_{max} = \frac{P ℓ \times 6}{4 \times b h^{2}} = \frac{3 P ℓ}{2 b h^{2}}$

となる。これを整理して数値を当てはめると、

$ℓ = \frac{2 b h^{2}}{3 P} \times σ_{max}$

$ℓ = \frac{2 \times 30 cm \times {3.5 cm}^{2}}{3 \times 980 N} \times 1320 N / {cm}^{2}$

$ℓ = \frac{735 cm}{2940 N} \times 1320 N / {cm}^{2}$

$ℓ = 330 cm$

となり、（３）が正答となる。本問は $σ_{max} ＝ M / Z$ の公式を覚えておけば正答できる。

なお、今回は試験問題中で与えられたが、受験の前には、断面が長方形で両端が支持された梁についての次の２つの公式は覚えておいた方が良い。

M = \frac{P ℓ}{4}

Z = \frac{b h^{2}}{6}

2023年12月28日執筆
