安全上考慮すべき事項

問１７　安全上重要な機構や制御システムの故障等による危害を防止するため、考慮すべき次の方策のうち、適切でないものはどれか。

（１）自動監視の使用

（２）対称故障モードの構成品の使用

（３）構成品の冗長化

（４）点検間隔の短い点検

（５）設計が異なる複数の安全装置の使用

正答（２）

【解説】

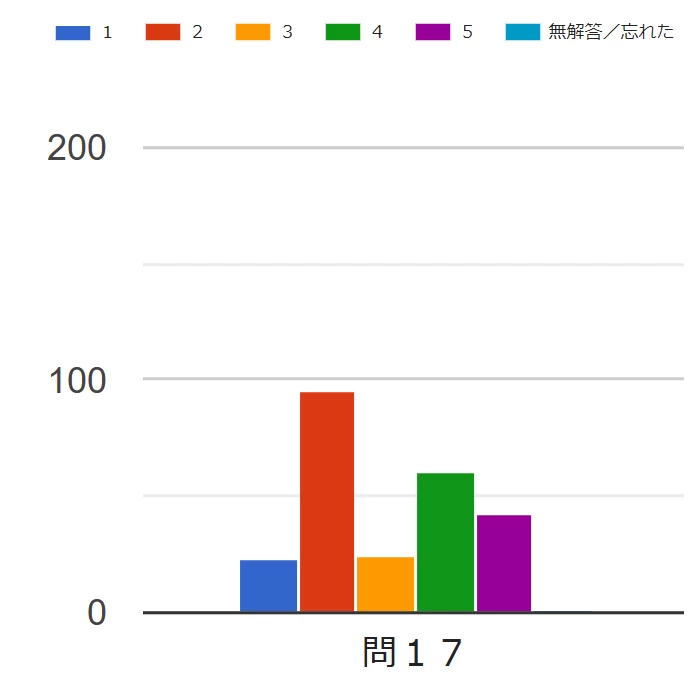

試験解答状況
図をクリックすると拡大します

本問は、「機械の包括的な安全基準に関する指針」の「別表第２　本質的安全設計方策」からの出題であろう。

別表第２の１３に「安全上重要な機構や制御システムの故障等による危害を防止するため、当該機構や制御システムの部品及び構成品には信頼性の高いものを使用するとともに、当該機構や制御システムの設計において、非対称故障モードの構成品の使用、構成品の冗長化、自動監視の使用等の方策を考慮すること」とされている。

すなわち、「対称故障モードの構成品の使用」ではなく「非対称故障モードの構成品の使用」をするべきであり（２）が誤りである。常識的に考えても、例えば安全カバーが故障するときに、開きっぱなしになる確率と閉じっぱなしになる確率が同じであっては困るだろう。ここは、閉まりっぱなしになる故障の確率の方が高くなって欲しいわけである。対称故障モードになるメリットは何もない。

なお、平成19年７月31日基安安発第0731004号「「機械の包括的な安全基準に関する指針」の解説等について」の記の７の（１３）のイに「「冗長化」とは、複数の回路を並列的に設けることにより、一部に故障が生じても機能を維持する構造としたものであること。ただし、自動監視又は点検間隔の短い定期的な点検により故障を可能な限り検出できるようにする必要があること。また、冗長化には、設計、技術、原理等の異なる複数の系を設けて、同一原因による故障を避けるようにする異種冗長化構成があること」とされていることも覚えておこう。
