人間の諸特性と安全対策の関係

問８　人間の諸特性と安全対策の関係に関する次の記述のうち、適切でないものはどれか。

（１）光線式安全装置の安全距離の設定には、人間の動作速度が関係する。

（２）人体部位が押しつぶされないためには、可動部分の最小すきまをその人体の部位より広くする。

（３）人体部位がはさまれないためには、すき間はその人体部位が進入できないほど狭くする。

（４）固定式ガードのうち距離ガードについては、ガードと危険源の最大動作領域との聞に安全距離を設ける。

（５）固定式ガードのうち囲いガードについては、安全距離を考慮する必要がない。

正答（５）

【解説】

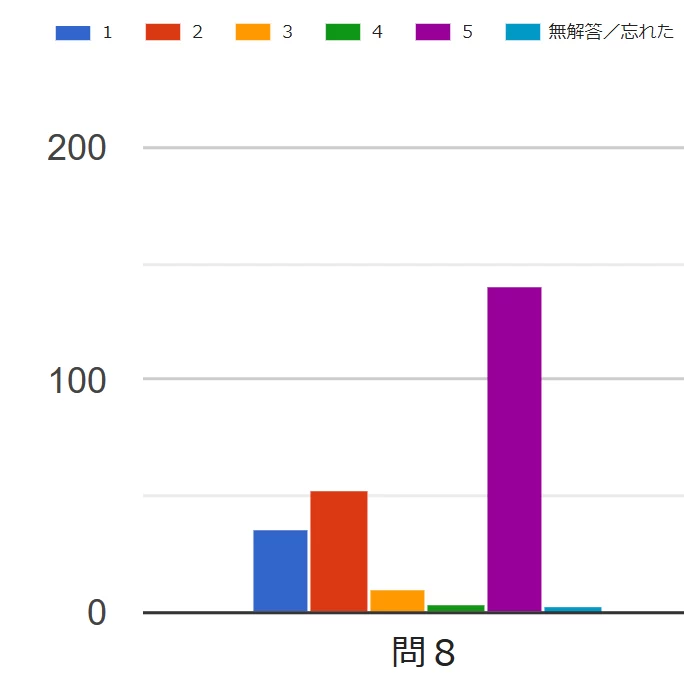

試験解答状況
図をクリックすると拡大します

（１）適切である。光線式安全装置の安全距離は、【1.6×停止性能（ミリ秒）】によって算出される（平成10年3月26日基発第130号の第１の２の（２）参照）が、この1.6は手の速度を考慮して決定されている。

（２）適切である。可動部分の最小すき間は、人体の部位より広くすることで、はさまれてもつぶされることはなくなる^（※）。（JIS B 9711：2002「機械類の安全性− 人体部位が押しつぶされることを回避するための最小すきま」参照）

※　最小すき間を確保したとしても、押しつぶしには効果があるが、他の危険（衝撃、引込み、せん断など）には効果はない。また、民族的な人体サイズの違い等にも留意する必要がある。

（３）適切である。ガードなどの動かない部分の最小すき間（開口部）は、人体の部位より狭くすれば、その部位が進入できなくなる。（JIS B 9718：2013「機械類の安全性−危険区域に上肢及び下肢が 到達することを防止するための安全距離」参照）

（４）適切である。なお、中央労働災害防止協会「機械安全規格を活用して災害防止を進めるためのガイドブック」に「距離ガードの場合は、安全防護領域で示したように、ガードと危険源の最大動作領域との間に、安全距離を設ける必要がある」との表現がある。

（５）適切でないとしておく。固定式ガードのうち囲いガードとは、すべての面から危険源あるいは危険区域への接近を防止するガードである。従って、安全距離を考慮する必要はないことになる^（※）が、他がすべて正しいので本肢は不適切であるとしておく。

※　固定式ガードには、囲いガードと距離ガードがある。下図の囲いガードの図を見ても分かるように、安全距離は確保されていない。なお、距離ガードの場合は、（４）に示したように「ガードと危険源の最大動作領域との間に、安全距離を設ける必要がある」（中災防前掲書）。

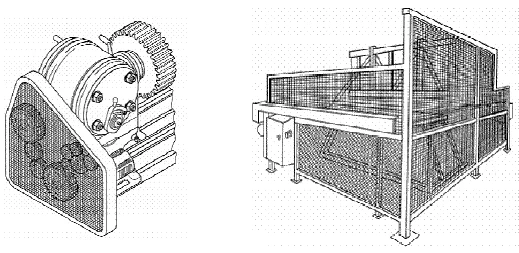

JIS B 9716 掲載の囲いガード（左）と距離ガード（右）

※　中央労働災害防止協会「機械安全規格を活用して災害防止を進めるためのガイドブック」（平成27年）
