非常停止ボタン用の接点の種類とその効果

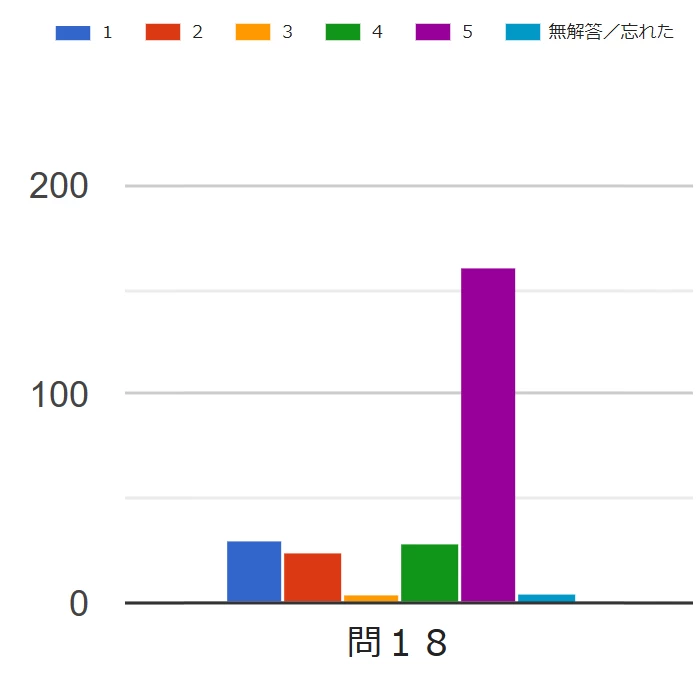

問１８　非常停止ボタンに用いる接点の種類とそれを用いる効果として、適切なものはどれか。

なお、ａ接点とは、押していないときに接点が開いており、押すことで接点が閉じるタイプの接点をいい、ｂ接点とは、押していないときに接点が閉じており、押すことで接点が接点が開くタイプの接点をいう。

	非常停止ボタンに用いる接点		効果
（１）	ａ接点		接点の間に電気が流れなくなる故障（接点不良）が生じると機械が停止す る。
（２）	ａ接点		非常停止ボタンの配線が断線したときに機械が停止する。
（３）	ａ接点		非常停止ボタンが故障したときに停止させる対象の機械の稼働率が低下しない。
（４）	ｂ接点		接点溶着が生じると機械が停止する。
（５）	ｂ接点		非常停止ボタンの配線が断線したときに機械が停止する。

正答（５）

【解説】

ａ接点は接点の溶着が生じるとボタンを押していなくても信号が出され、接点の接触不良が生じるとボタンを押しても信号が出されなくなる

ｂ接点は接点の溶着が生じるとボタンを押しても信号が出されなくなり、接点の接触不良が生じるとボタンを押さなくとも信号が出される。

非常停止ボタンは、ボタンを押さなくても信号が出る故障は、機械が動かなくなるので故障だとすぐに分かり、その場合も機械が動かなくなるだけである。逆に、ボタンを押しても信号が出されないと、非常停止ボタンは通常は押されないので作業者にはそのことが分からず、いざというときに非常停止ボタンを押しても機械が止まらないので危険である。

そして、一般に接点は、溶着するよりも、接触不良を起こす方が多いのである。また、ｂ接点の場合、押しボタンスイッチは物理的な力で押されるので、接点が溶着しても、よほどのことがない限り、ボタンを押せば接点は切り離される。

従って、非常停止ボタンにはｂ接点を用いることが普通である。そして、その場合、当然のことであるが、非常停止ボタンの配線が断線したときには機械が停止する。しかし、その場合でも機械設備が停止するだけなので、災害が発生するおそれはほとんどない。これに対し、ａ接点を用いていて断線が起きると、非常停止ボタンが作動しなくなるので極めて危険である。

なお、設問の選択肢にある「非常停止ボタンの配線が断線」する故障は、接点が溶着したり接触不良を起こすことに比べれば、製造業などで屋内に設置された機械設備ではほとんど起きないといってよい^（※）。

※　非常停止用のスイッチは制御盤の外に単独で設置されることがあるので、建設業や採石業などの屋外産業では配線が断線するおそれは高い。また、配線をスイッチに接続する部分のネジを締め忘れて接触不良を起こすケースが、屋内、屋外を問わずまれに起きることがある。

2021年11月19日執筆
