溶接（融接）の不完全部（欠陥）

問０３　溶接（融接）の不完全部に関する次の記述のうち、適切でないものはどれか。

（１）溶込不良とは、入熱不足により、溶接金属と開先面あるいはビードとビードの間が十分に融合していないことをいう。

（２）溶接金属中に生じる球状の空洞をブローホール、内部の気泡が溶接部の表面に達して開口した気孔をピットという。

（３）アンダカットとは、溶接によって生じた止端の溝であり、応力集中により疲労強度を低下させる。

（４）高温割れとは、溶接部の凝固温度範囲又はその直下の高温で発生する割れをいい、溶接金属や母材の熱影響部に発生する。

（５）低温割れとは、溶接後、溶接部の温度が常温付近に低下してから発生する割れをいい、ルート割れ、ビード下割れ、止端割れがある。

正答（１）

【解説】

本問は、JIS Z 3001-4：2013「溶接用語－第４部：溶接不完全部」からの出題である。

なお、溶接部の欠陥については、同 JIS や、溶接学会編「新版 溶接・接合技術入門」（産報出版2015年）に分かりやすい説明図がある。

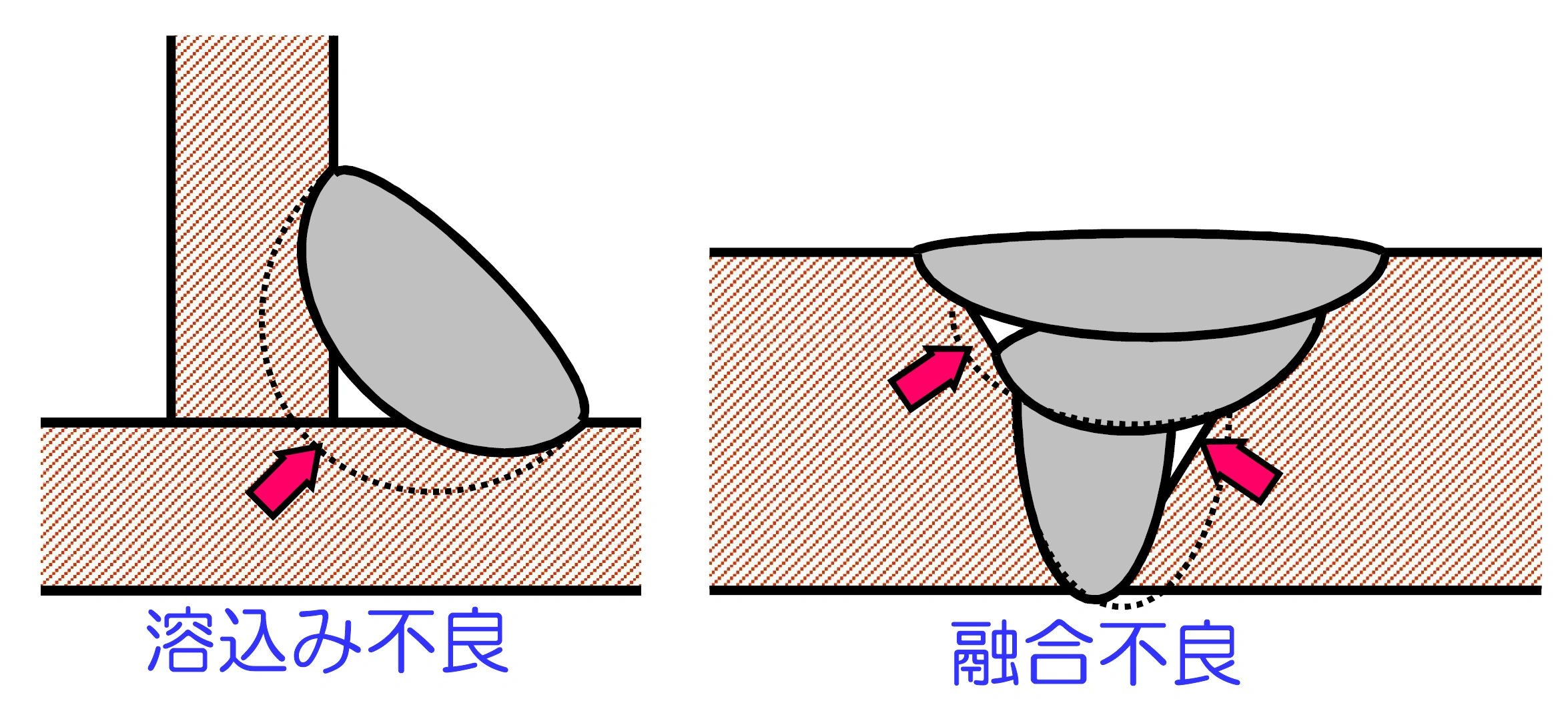

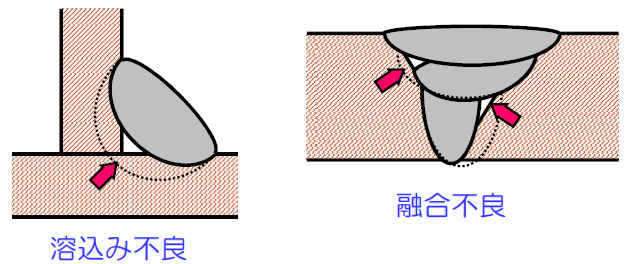

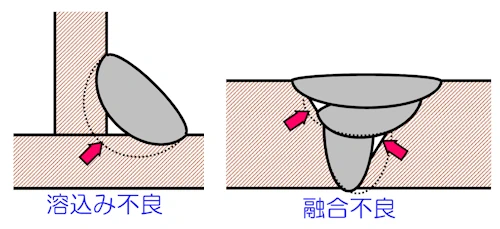

（１）適切ではない。溶込不良は、JIS Z 3001-4：2013では「設計溶込みに比べ実溶込みが不足していること」と定義されている（図参照）。なお、本肢は、融合不良^（※）の定義である。

※　JIS Z 3001-4：2013では、融合不良が「溶接境界面が互いに十分に溶け合っていないこと」と定義されている

融合不良と溶込み不良の違いについては、（一社）日本溶接協会のサイトの「溶込み不良と融合不良はどのように違うのですか」に分かりやすい説明がある。

溶込不良や融合不良が起きる場合は、ワイヤのねらい位置に溶接金属が十分に溶けていないので、熱量を増加させることで解決する場合がある。そこで、溶接電流を大きくしたり、アーク長を短くしたりしてみる。それでも解決しないようなら、開先形状の変更を行う。

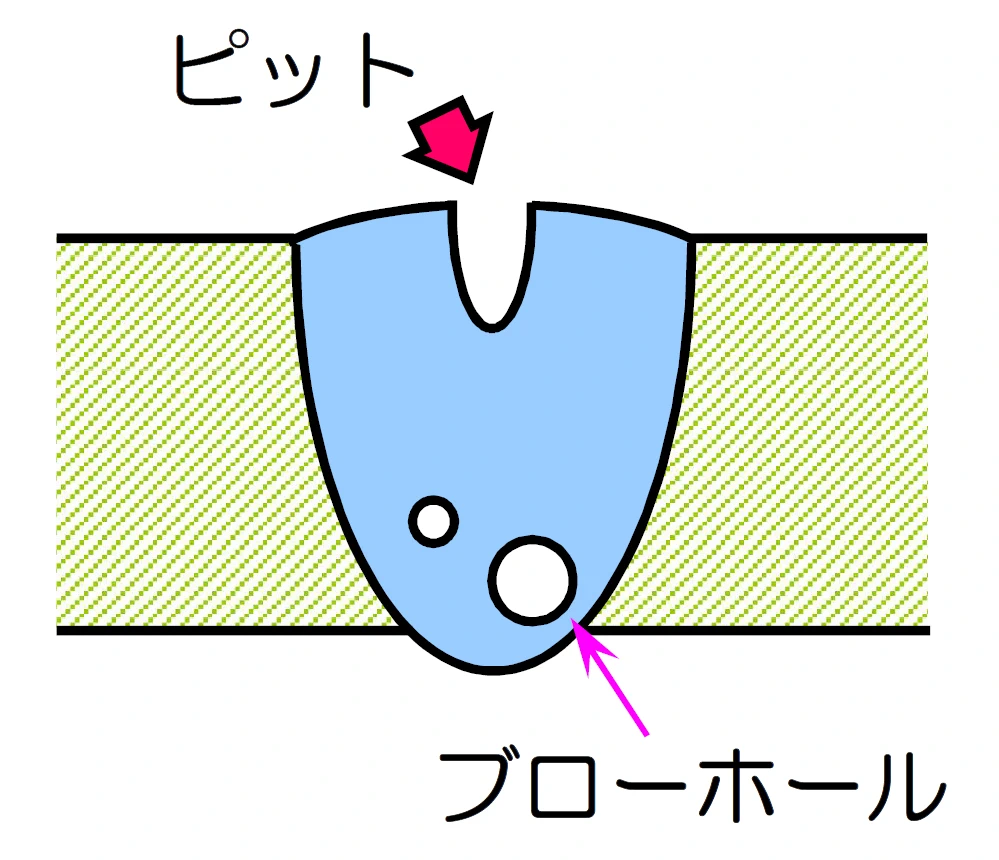

（２）正しい。溶融金属中で発生したガスによる空洞が、大気中に放出されず表面に開口された状態で固まったものがピットである^（※）。ビード内部で固まった場合はブローホールと呼ばれる。これは溶融池内部にガスが存在することによって起きる。ガスの原因としては、空気やシールドガスの巻き込みの他、母材開先面の油分や錆、メッキなどの表面付着材、材料中の水分などがある。

※　JIS Z 3001-4：2013では、ピットは「溶接部の表面まで達し、開口した気孔」と定義され、ブローホールは「溶接金属中に生じる球状の空洞」と定義されている

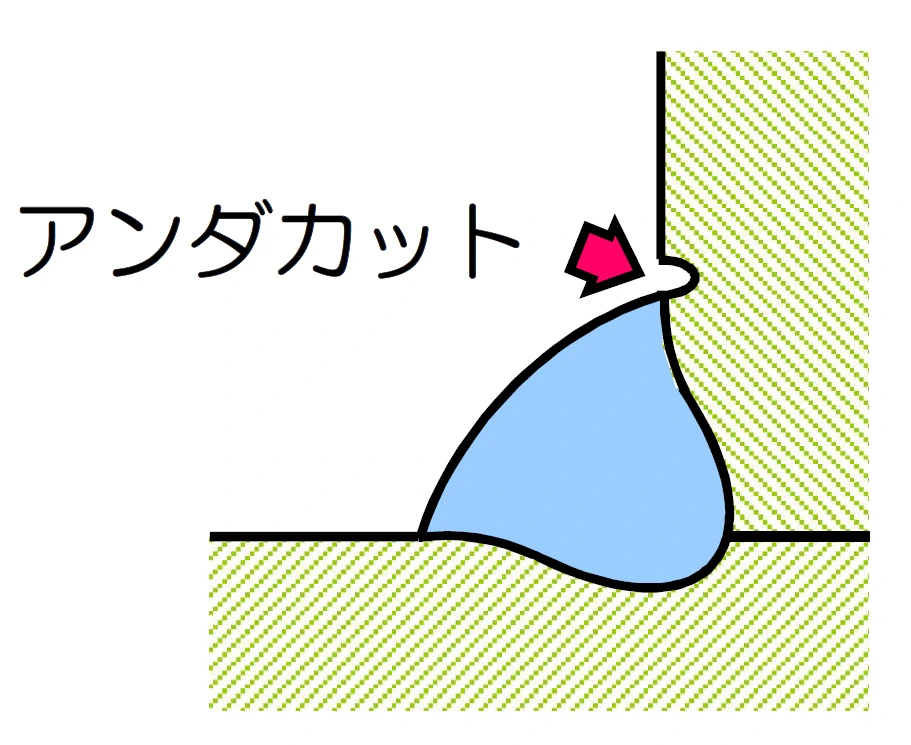

（３）正しい。アンダカットは、JIS Z 3001-4：2013で、「母材または既溶接の上に溶接して生じた止端の溝」と定義されている。これは、応力集中により疲労強度を低下させる。溶接電流が大きすぎるときや、溶接速度が速すぎるときに生じる。またウィービングが大きすぎても発生することがある。

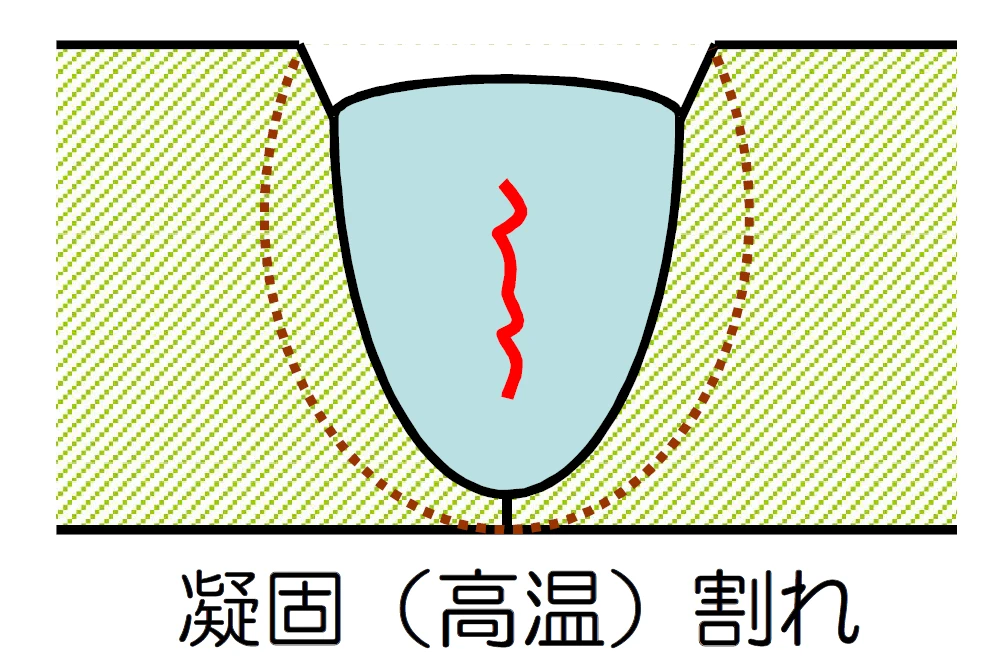

（４）正しい。高温割れは、溶接部が冷却されるときに発生する割れで、JIS Z 3001-4：2013では「溶接部の凝固温度範囲又はその直下のような高温で発生する割れ」と定義されている。溶接金属や母材の熱影響部に発生する。

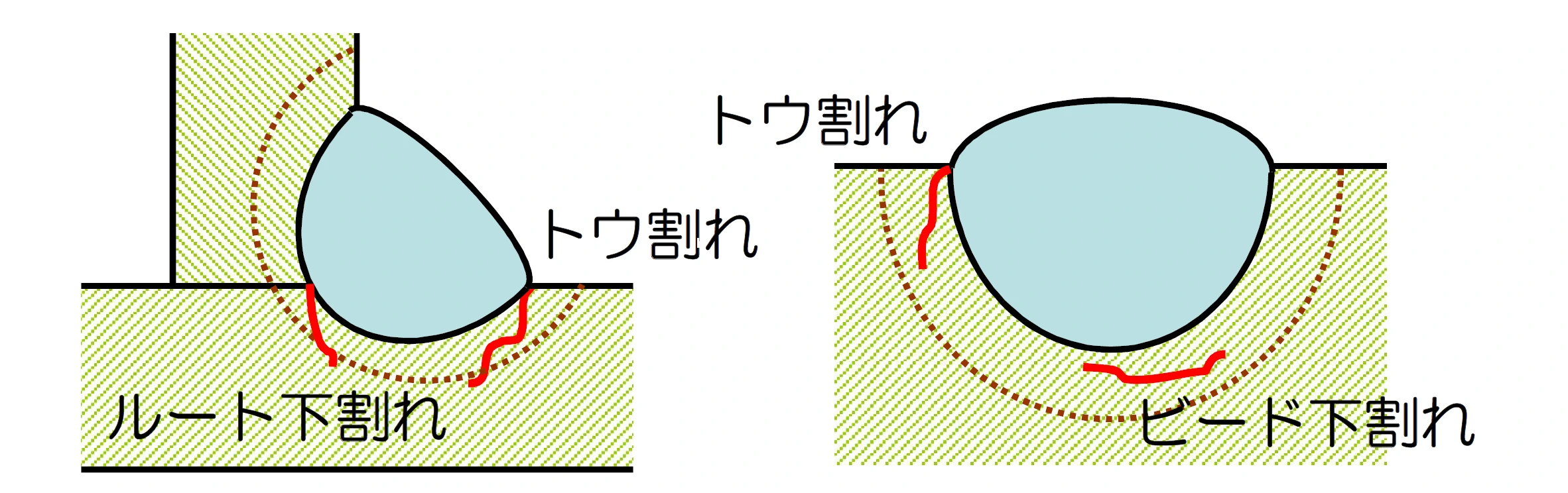

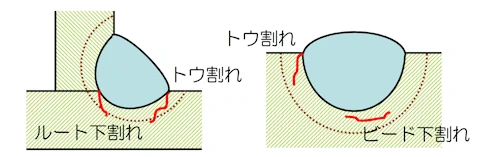

（５）正しい。低温割れは、溶接部が 300 度以下になったときに発生する割れである。JIS Z 3001-4：2013では、「溶接後、溶接部の温度が常温付近に低下してから発生する割れの総称。ルート割れ、ビード下割れ、止端割れなどはこの割れに属する」と定義されている。なお、止端割れは、「トウ割れ」ともいう。

2020年01月01日執筆 2026年01月17日図を追加
