局所排気装置等

問２０　局所排気装置等に関する次の記述のうち、適切でないものはどれか。

（１）囲い式フードとは、発散源を囲うことにより有害物質がフード外へ流出することを防ぐように設けられたフードのことで、グローブボックス型やドラフトチェンバ型などがある。

（２）レシーバ式フードとは、発散源から一定方向の気流があって、有害物質がその気流に乗って飛散するときに気流の方向に沿って粉じん、ガス、蒸気等を捕集するように設けたフードのことをいう。

（３）外付け式フードで制御風速を保ちながら排風量を少なくするには、フードの開口部の周囲にフランジを付ける方法がある。

（４）外付け式フードの制御風速は、フードの開口面から捕捉点までの距離が長いと大きな値が必要である。

（５）密閉式プッシュプル型換気装置は、天井、壁及び床で囲まれているプースを有するものをいい、空気の供給口と吸引口以外は全て密閉されている。

正答（４）

【解説】

本問は、応用問題というべき問題である。基本的事項をそのまま問うのではなく、基本的事項が理解できていれば、現場（試験場）で考えて正答ができるというタイプの問題である。

ある意味で、基本が理解できていれば、無理をして記憶マシーンにならなくても正答できるので、事前の勉強をするには効率の良い問題ともいえる。

労働衛生一般は、本年度はやや難易度が下がったように思えるが、ここ数年のやたらに細かいことを問うて難易度を上げるという傾向の問題より、受験者にとってはありがたい問題というべきである。

また、このようなタイプの問題の方が、より専門家としての資質を的確に判断できると試験協会が考えるなら、今後、この種の問題は増加する可能性があるというべきである。

（１）適切である。囲い式フードとは、発散源を囲うことにより有害物質がフード外へ流出することを防ぐように設けられたフードのことで、グローブボックス型やドラフトチェンバ型などがある。

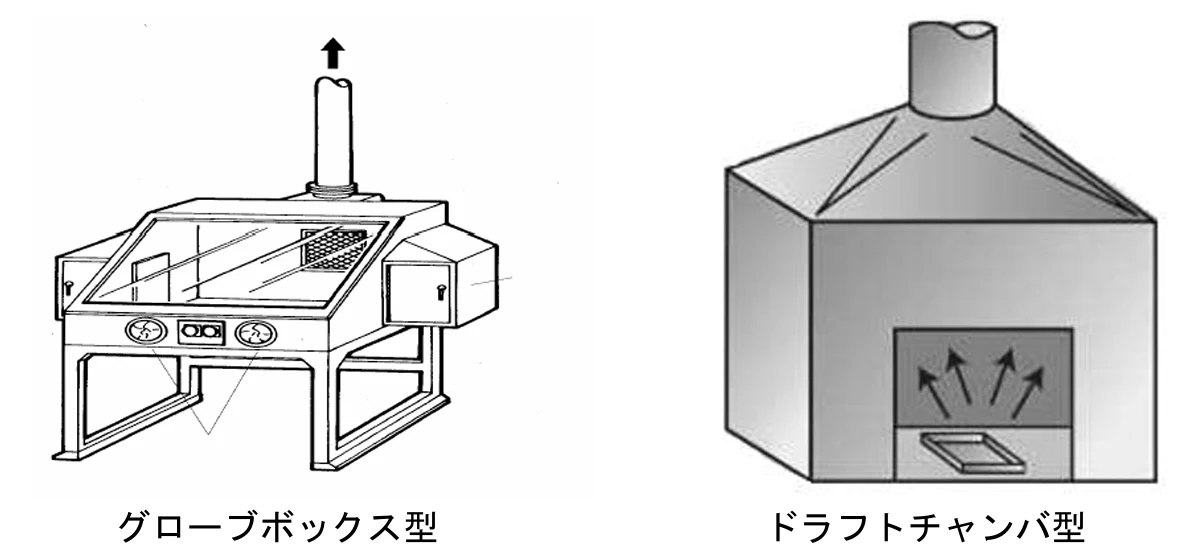

【局所排気（囲い式フード）】

【局所排気（囲い式フード）】

• 囲い式フードは、発散源を囲い、開口面に吸い込み気流を与えることによって、有害物質がフード外へ流出することを防ぐことができ、化学物質へのばく露を減らすことができます。
• 囲い式フードは、外付け式フードと比べて、外乱気流による影響を受けにくく、小さい排風量でよい効果が得られる、最も効果的なフードです。
• （略）

　　（表 略）

※　図をクリックすると拡大します

※　厚生労働省「換気」（厚労省版コントロールバンディングの対策シート）

（２）適切である。レシーバ式フードとは、発散源から一定方向の気流があって、有害物質がその気流に乗って飛散するときに気流の方向に沿って粉じん、ガス、蒸気等を捕集するように設けたフードのことをいう。

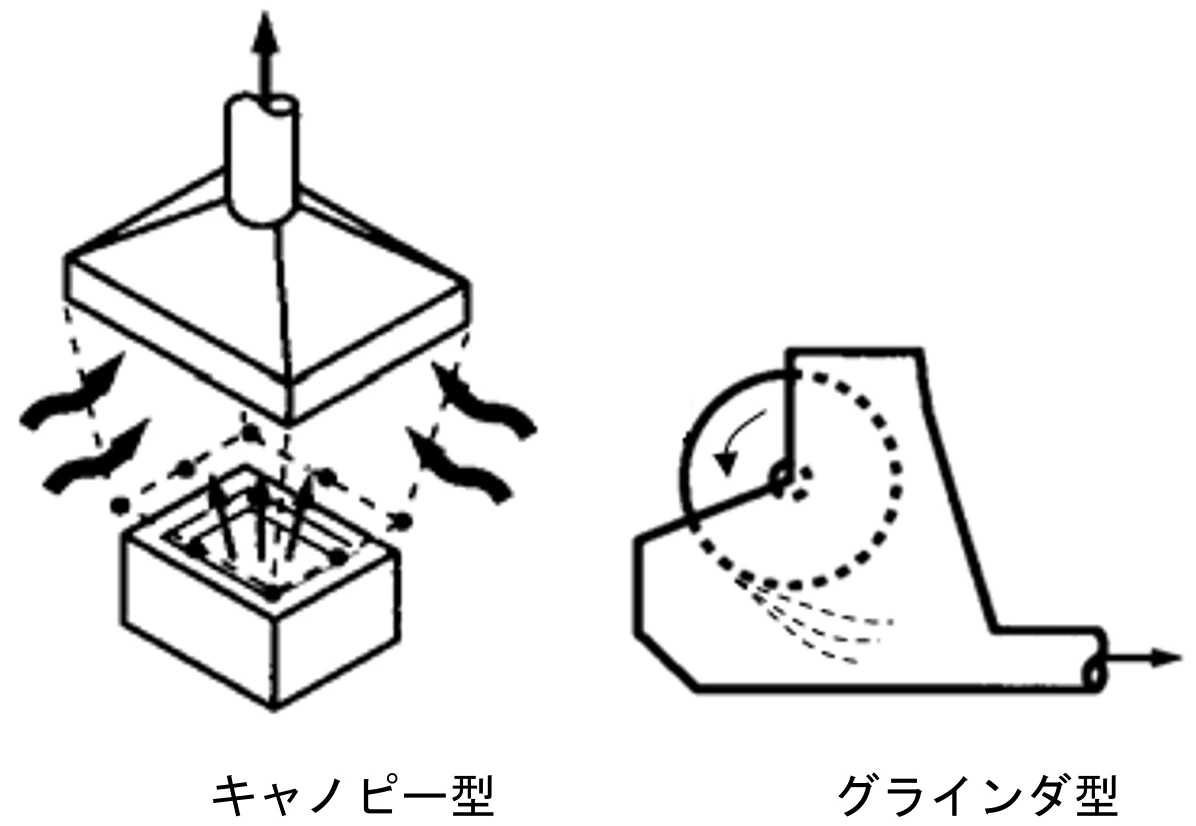

【局所排気（レシーバー式）】

【局所排気（レシーバー式）】

• 発散源に熱浮力による上昇気流、回転に伴う気流があって、有害物質がその気流に乗って飛散するときに、気流の方向に沿って粉じん、ガス、蒸気を捕集するように設けたフードをレシーバー式フードと呼びます。
• 空気より比重が大きい有機溶剤蒸気に対しては、効果が期待できないため、注意が必要です。
• （略）

　　（表 略）

※　図をクリックすると拡大します

※　厚生労働省「換気」（厚労省版コントロールバンディングの対策シート）

（３）適切である。フードの開口部の周囲にフランジを付けることで効率が上がるためである。外付け式フードで制御風速を保ちながら排風量を少なくするには、フードの開口部の周囲にフランジを付ける方法がある。

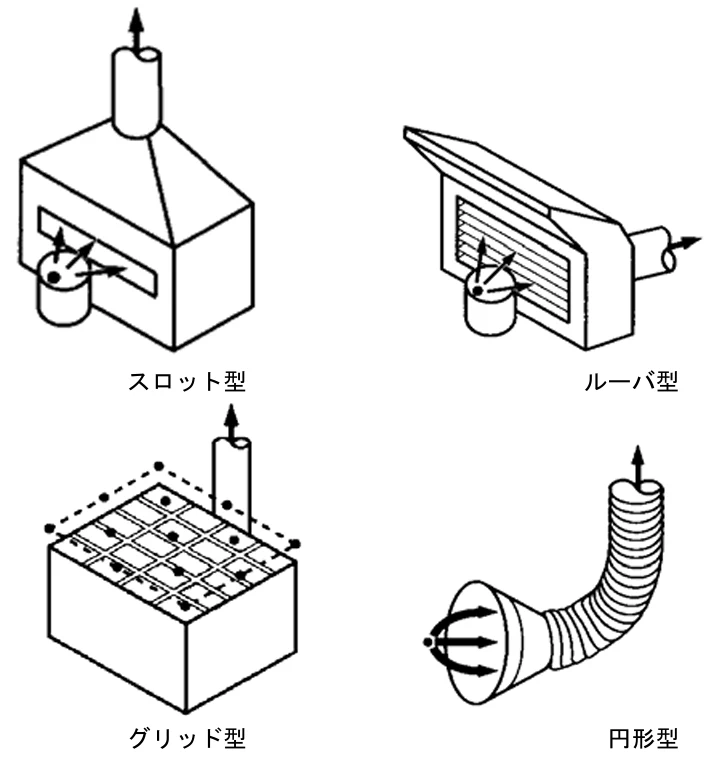

【局所排気（外付け式フード）】

【局所排気（外付け式フード）】

• （略）
• 外付け式フードは、開口面の外にある発散源の周囲に吸込み気流をつくって、まわりの空気と一緒に有害物質を吸引するもので、まわりの空気を一緒に吸引するために排風量を大きくしないと十分な能力が得られないため注意が必要です。
• （略）

　　（表 略）

※　図をクリックすると拡大します

• （略）
• できるだけフードを発散源に近づけて設置し、フランジを付けるなどしてフード効果を高める必要があります。
• （略）

※　厚生労働省「換気」（厚労省版コントロールバンディングの対策シート）

（４）適切ではない。外付け式フードの制御風速は、有機則や粉じん則などで一定の値が定められている。フードの開口面から捕捉点までの距離によって変わるものではない^（※）。

※　そもそも外付け式フードの制御風速とは、フードの開口面から最も離れた作業位置の風速のことである。実際には、作業者とフード間の、有害物が飛散していると思われる最も遠い位置で２点以上測定する。このため、フードの開口面から捕捉点までの距離によって変える必要がないのである。

（５）適切である。プッシュプル換気装置には、開放式と密閉式がある。密閉式プッシュプル換気装置とは、「鉛中毒予防規則第三十条の二の厚生労働大臣が定める構造及び性能」（平成 15 年 12 月 10 日厚生労働省告示第 375 号）によれば「ブースを有するプッシュプル型換気装置であって、送風機により空気をブース内へ供給し、かつ、ブースについて、フードの開口部を除き、天井、壁及び床が密閉されているもの並びにブース内へ空気を供給する開口部を有し、かつ、ブースについて、当該開口部及び吸込み側フードの開口部を除き、天井、壁及び床が密閉されているものをいう」とされている。

【密閉式プッシュプル型換気装置】

　　鉛中毒予防規則第三十条の二の厚生労働大臣が定める構造及び性能は、次のとおりとする。

一　密閉式プッシュプル型換気装置（ブースを有するプッシュプル型換気装置であって、送風機により空気をブース内へ供給し、かつ、ブースについて、フードの開口部を除き、天井、壁及び床が密閉されているもの並びにブース内へ空気を供給する開口部を有し、かつ、ブースについて、当該開口部及び吸い込み側フードの開口部を除き、天井、壁及び床が密閉されているものをいう。以下同じ。）は、次に定めるところに適合するものであること。

イ～ホ　（略）

※　厚生労働省「鉛中毒予防規則第三十条の二の厚生労働大臣が定める構造及び性能」（平成15年12月10日厚生労働省告示第375号）

2026年01月31日執筆
